INNOCLICKER

Alle Werkstücke modular spannen

Alle Werkstücke modular spannen

Spannen Sie alle  Werkstücke aus Ihrer Produktion automatisch und flexibel mit dem INNOCLICKER

Reduce fixturing design efforts to a minimum!

Spannen Sie alle Werkstücke aus Ihrer Produktion automatisch und flexibel mit dem INNOCLICKER

    ✔   Near-zero downtime due to module interchangeability.

    ✔   Decreasing fixture costs per workpiece produced.

    ✔   Very low design efforts due to its high flexibility in use.

Flexibles Spannsystem mit schnellster Bereitstellungszeit

Flexibel verwendbar für jedes Werkstück

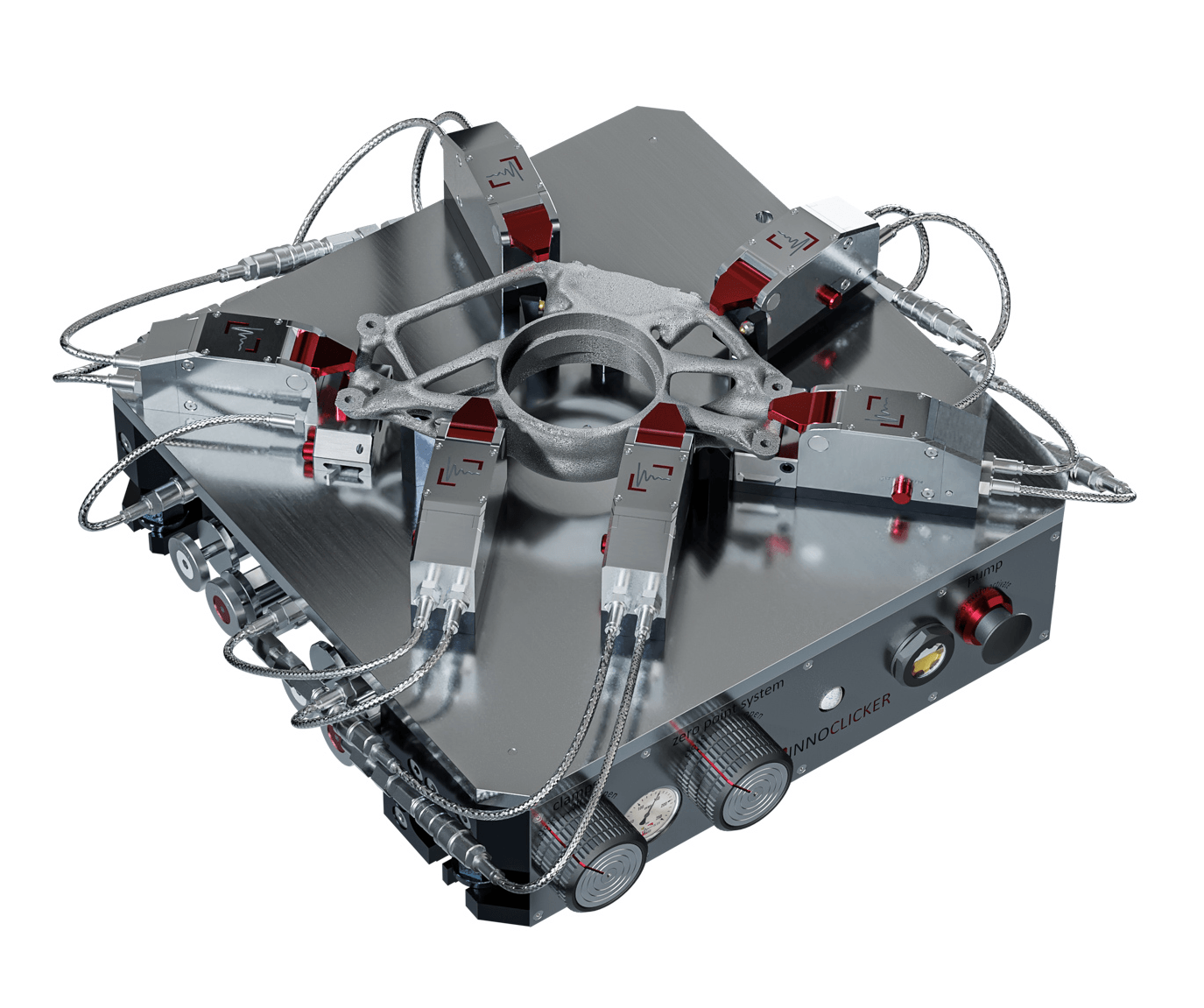

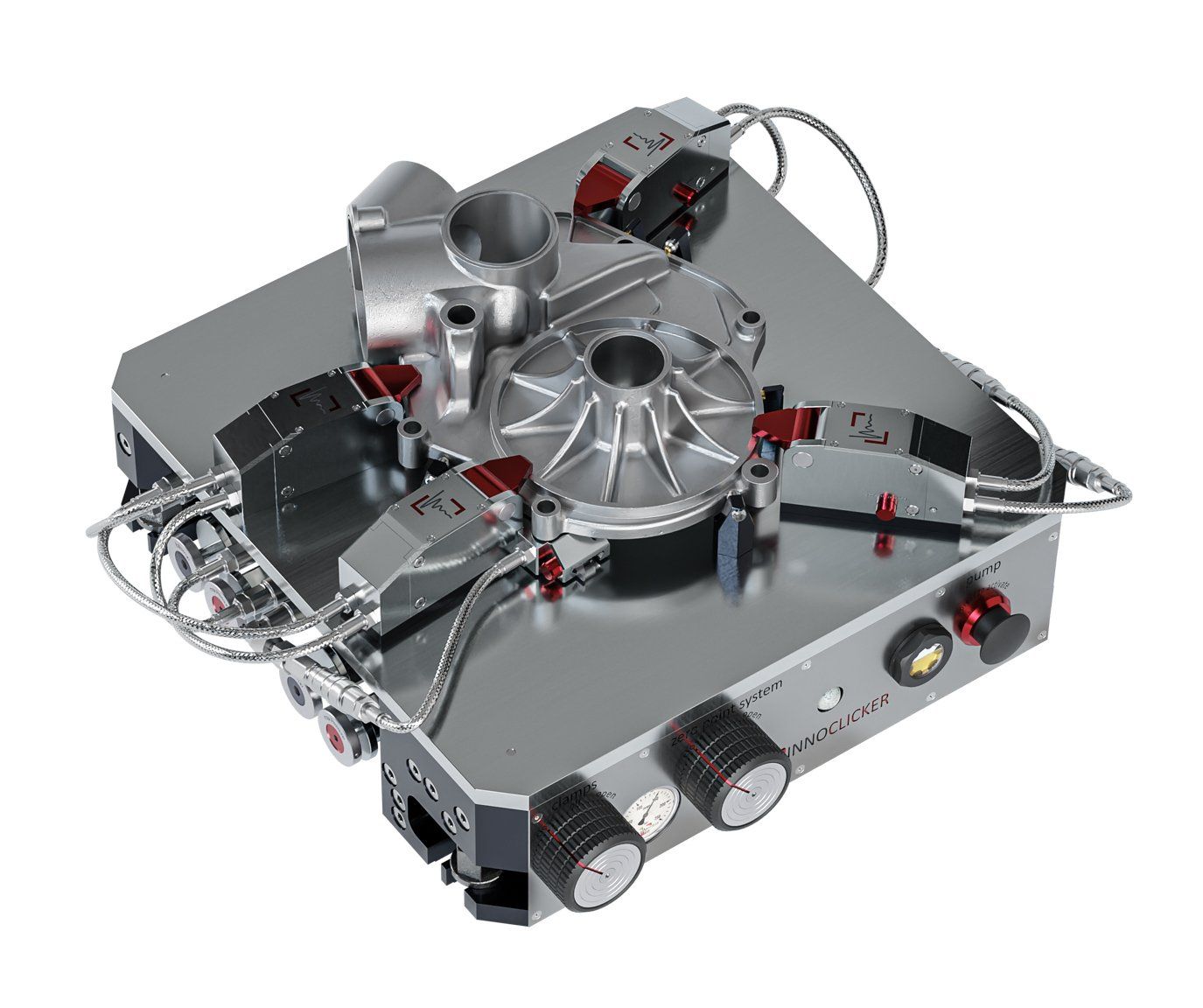

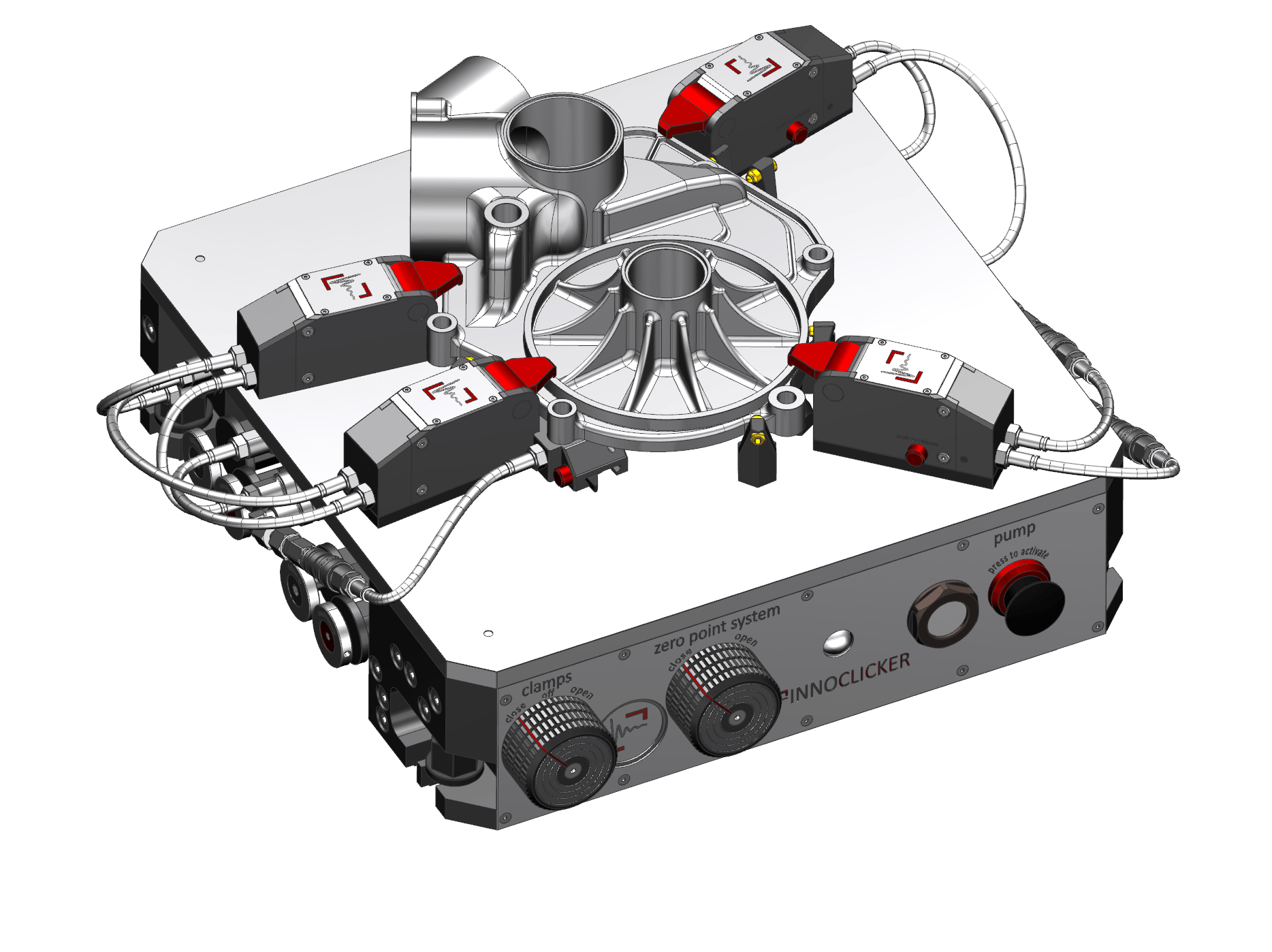

Mit unserem INNOCLICKER Spannsystem können Sie alle Werkstücke aus Ihrer Produktion mit nur einem System spannen.


Der modulare Aufbau des Systems ermöglicht es Ihnen flexibel zu bleiben und Sie können alle hydraulischen Komponenten für andere Werkstücke wiederverwenden.

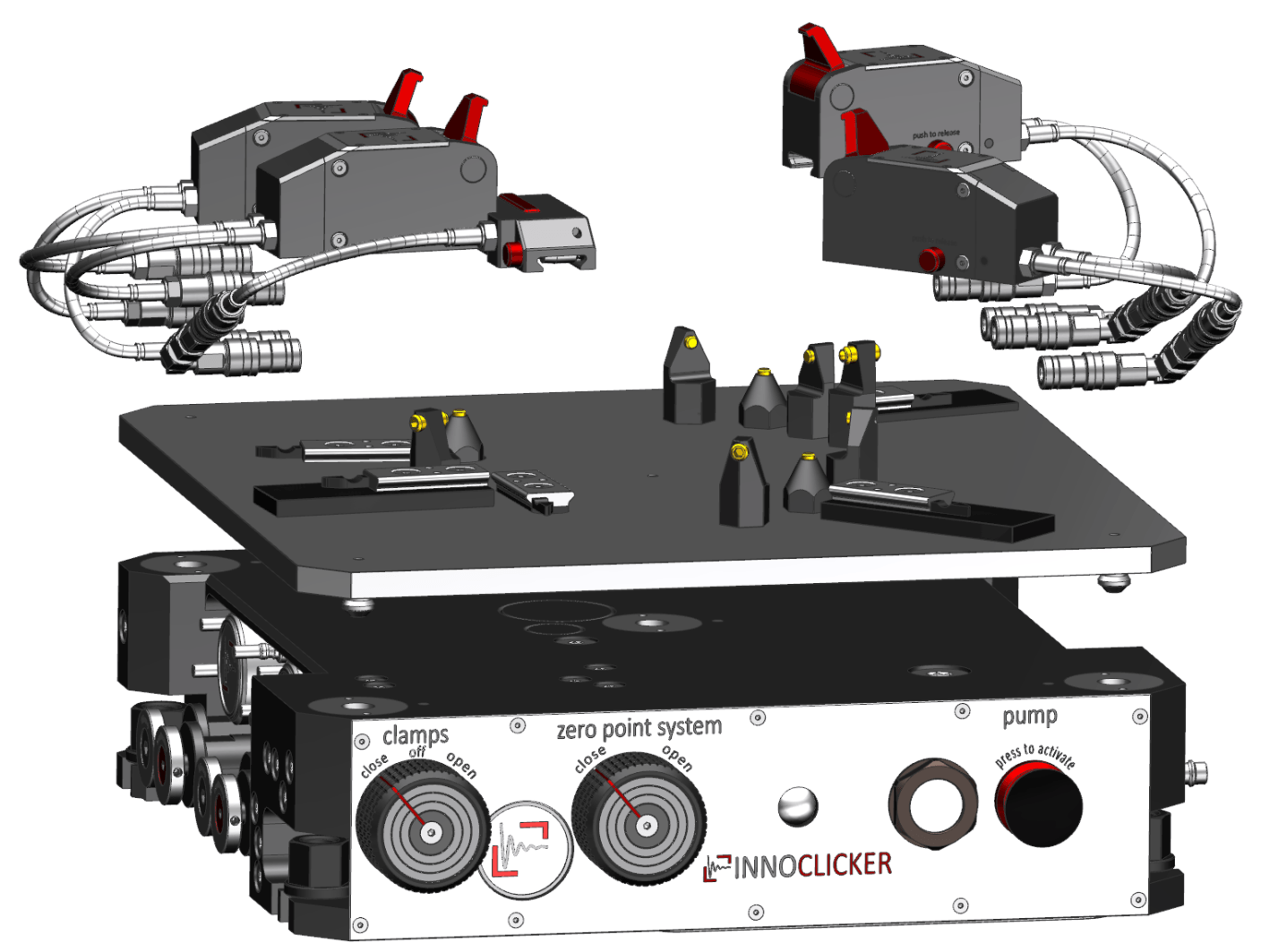

Explosionsansicht des Spannsystems INNOCLICKER und seine Komponenten

Modularer Aufbau

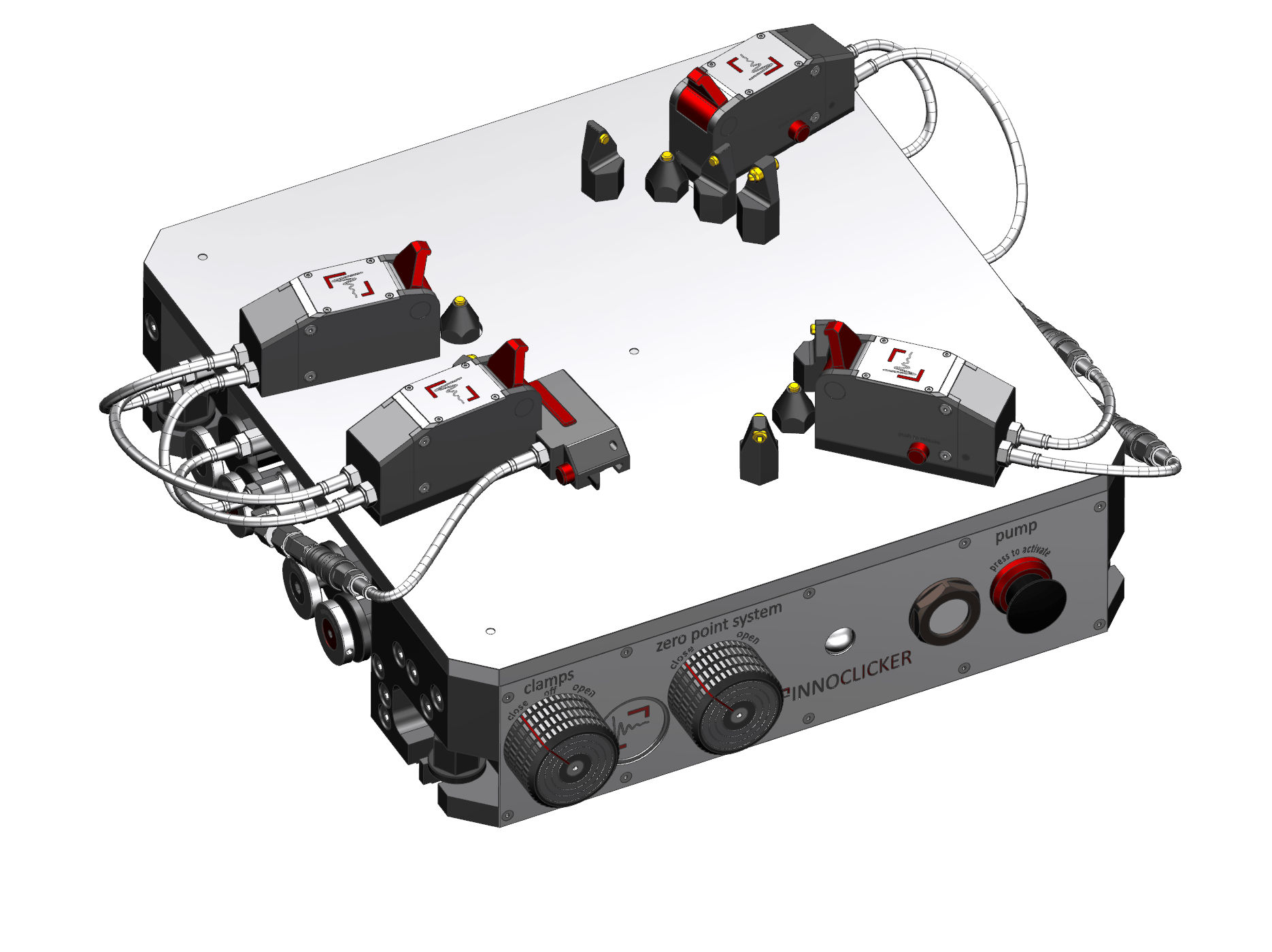

Das INNOCLICKER Spannsystem besteht aus drei verschiedenen Baugruppen: Die Versorgungsstation, die Spannplatten und die hydraulischen Spannmodule.

Alle Elemente haben mechanische Verbinder und können mit einem „Click“ unterschiedlich kombiniert werden. Damit rüsten Sie den INNOCLICKER in wenigen Minuten auf ein anderes Werkstück aus Ihrer Produktion um.

Einfache Spannplatten

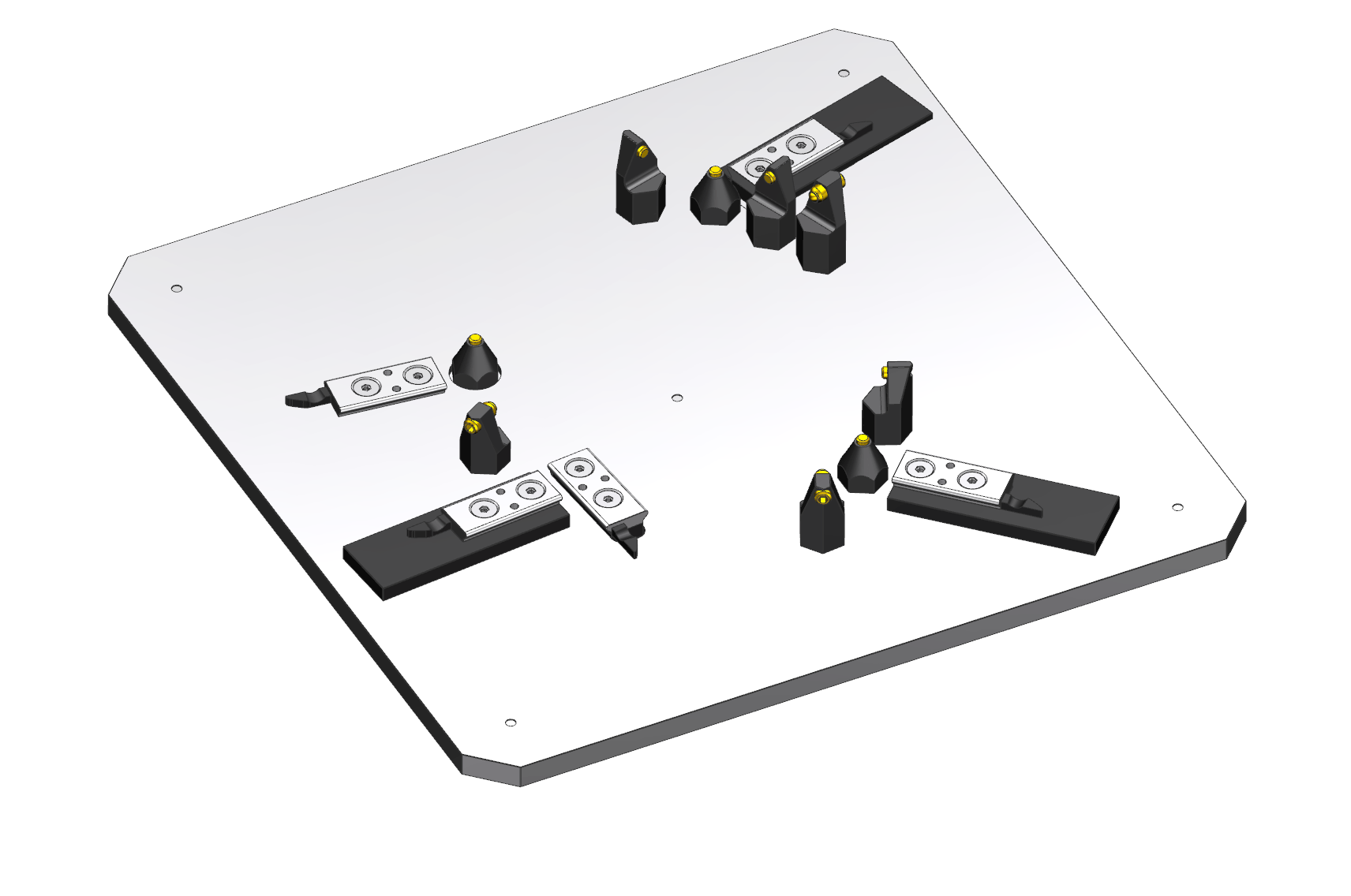

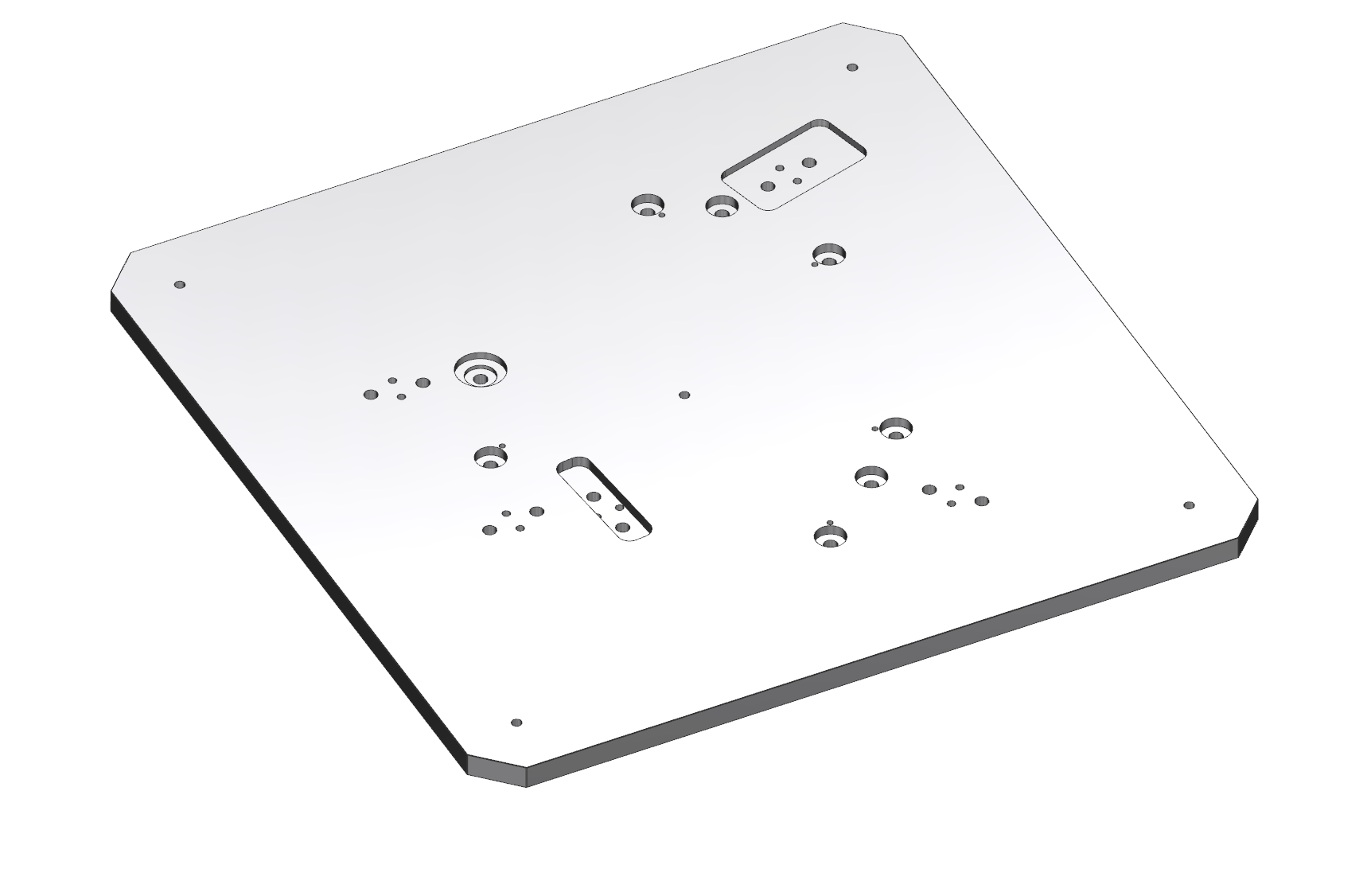

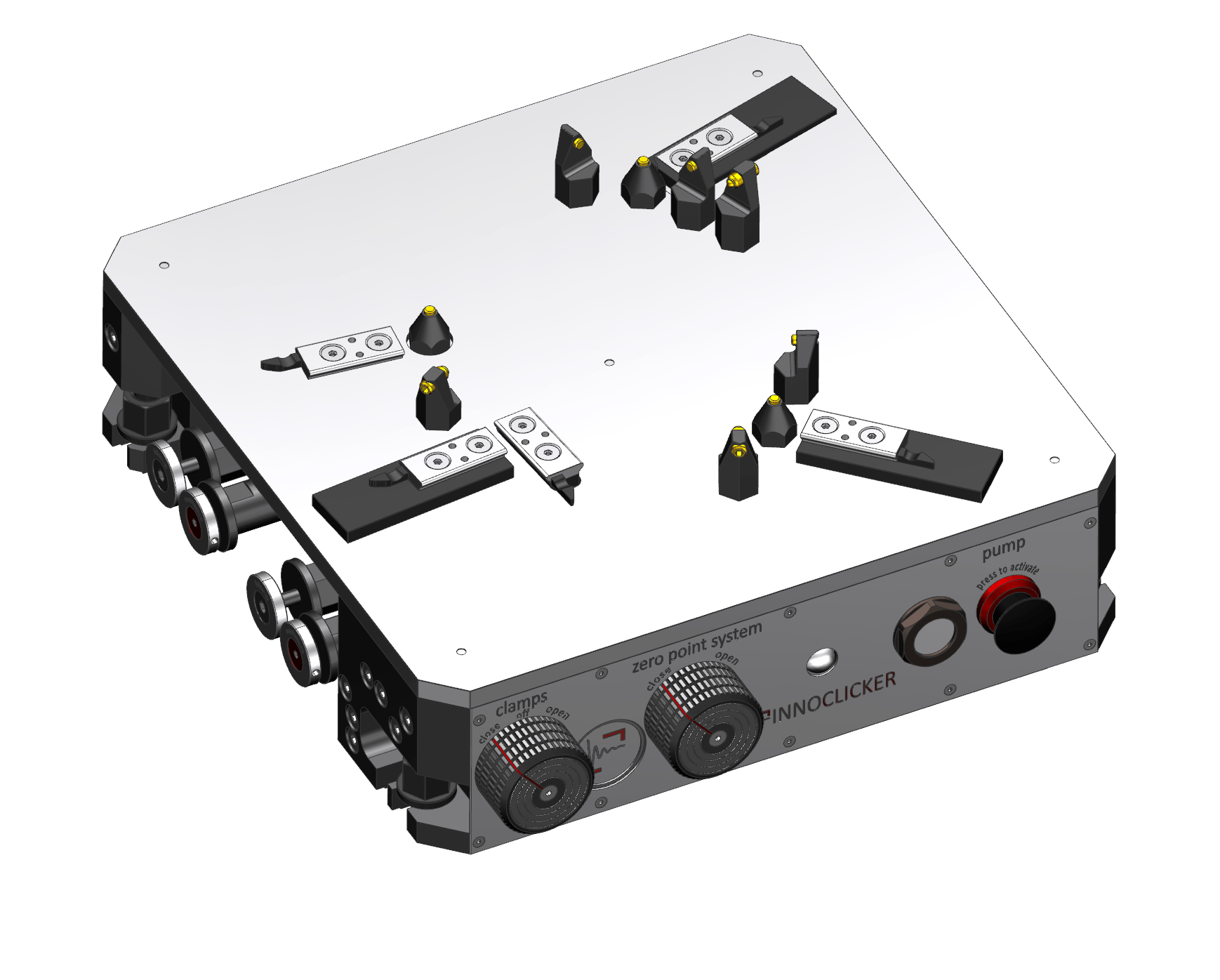

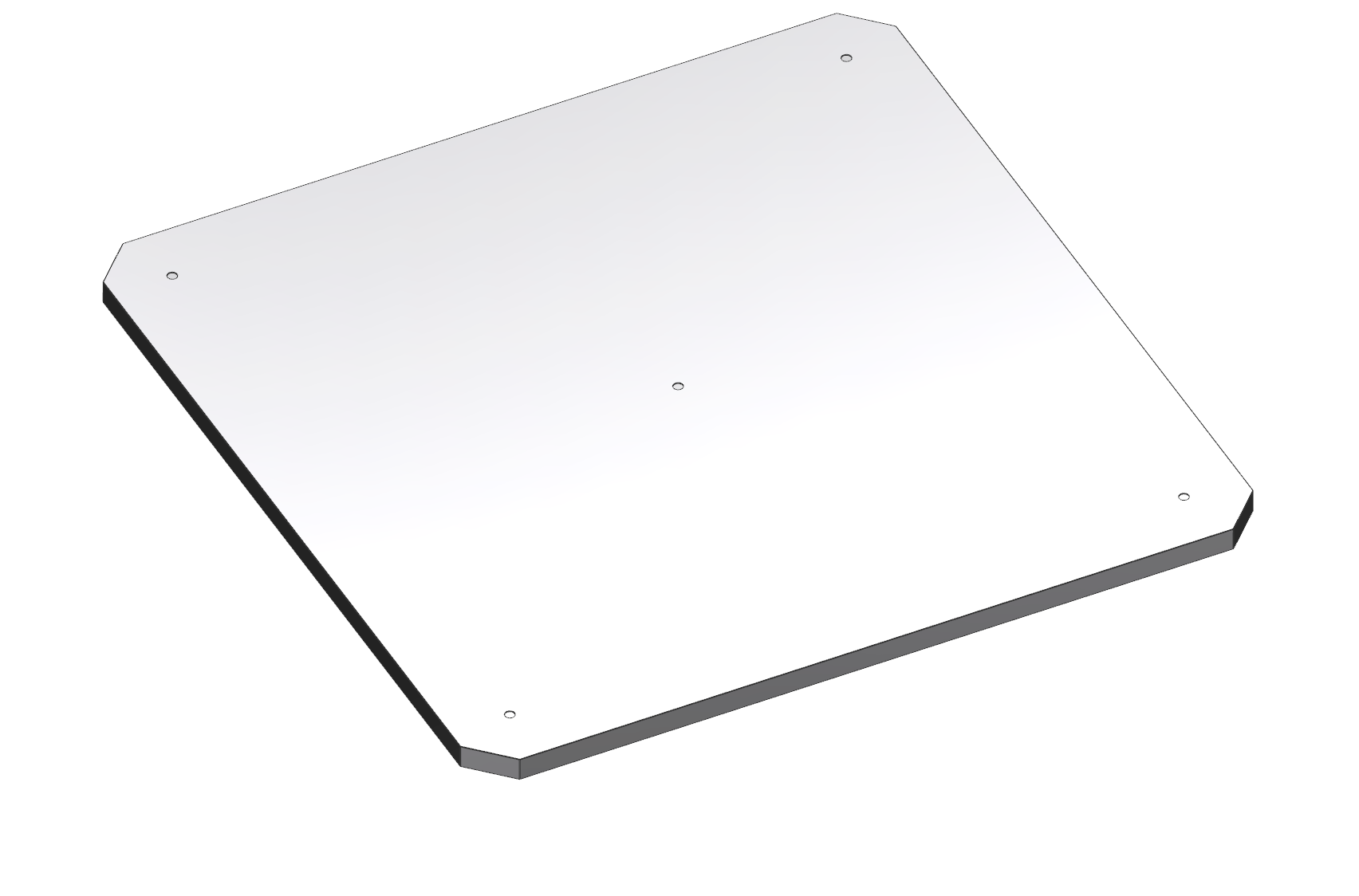

In die Spannplatten werden Bohrungen eingebracht und die modularen Positionierelemente eingeschraubt, so dass ein genaues 6-Punkt-Nest entsteht das Ihr Werkstück perfekt ausrichtet. Die Verbinder für die hydraulischen Spannmodule werden angeschraubt und fertig ist Ihre spezielle Vorrichtung für Ihr Werkstück.

Wenn Sie nach einiger Zeit Werkstücke des gleichen Typs erneut bearbeiten möchten, müssen Sie nur die Platte lagern und können nach dem Einklicken der Spannmodule sofort loslegen, ohne die Referenz zu verlieren.

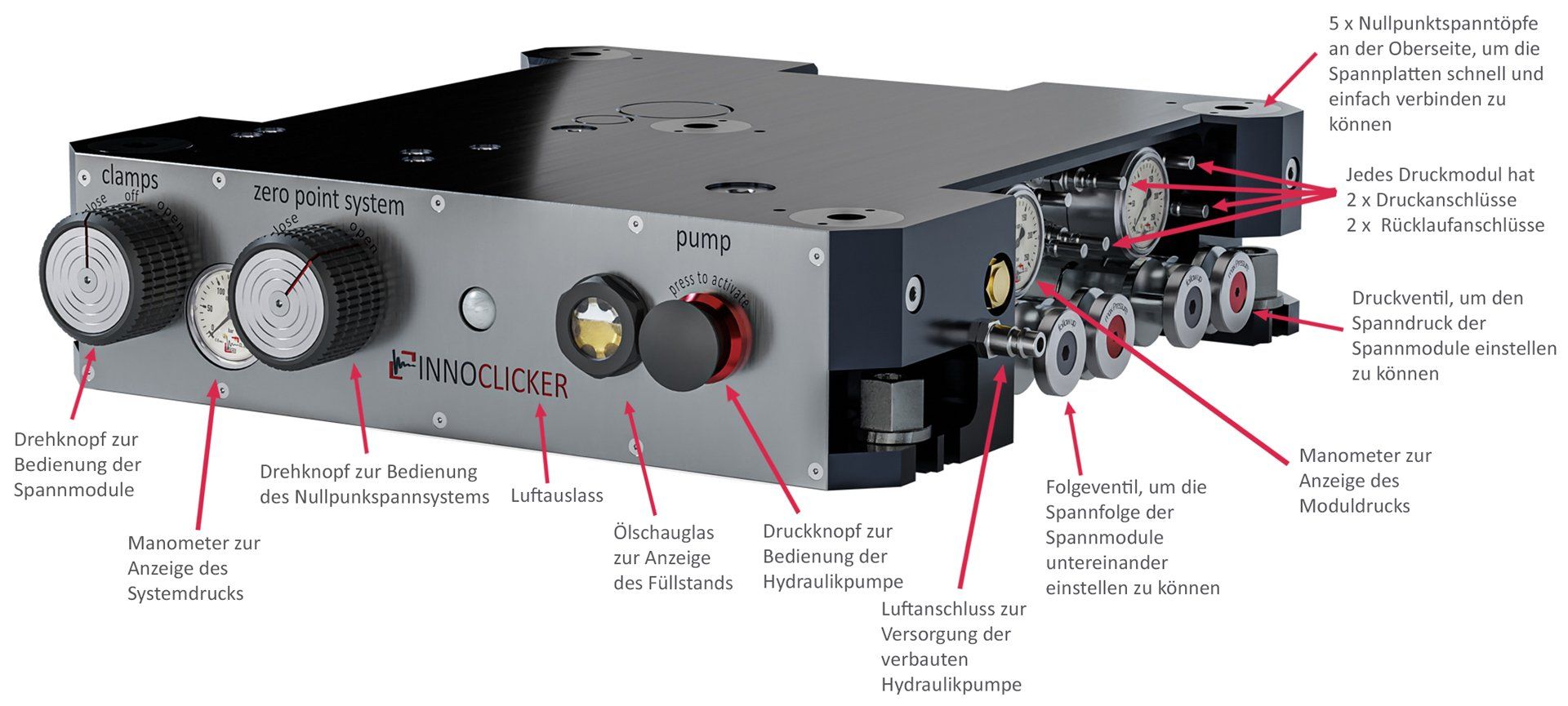

Die Versorgungsstation

Die Versorgungsstation hat an der Oberseite fünf Nullpunktaufnahmen, um die Spannplatte zu fixieren. An den Seiten der Versorgungsstation befinden sich mehrere Druckmodule, an denen der Maximaldruck und die Spannreihenfolge für jedes Spannmodul individuell eingestellt werden. Der hydraulische Druck wird durch eine eingebaute, pneumatisch betriebene Pumpe erzeugt. Eine externe Druckölversorgung ist somit zum Betrieb nicht erforderlich. Es ist ausreichend, Druckluft anzuschließen.



Versorgungstation des modularen Spannsystems INNOCLICKER

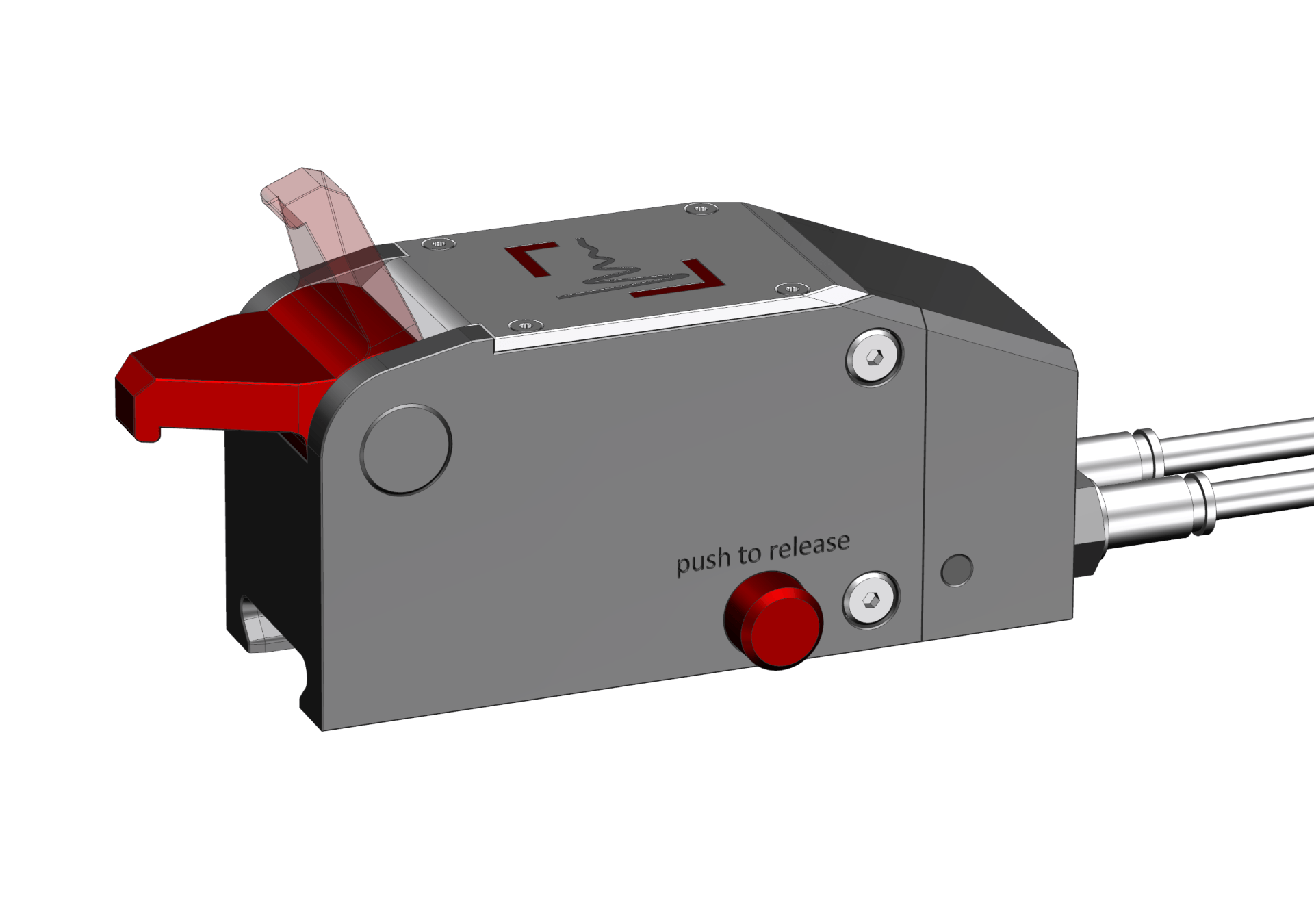

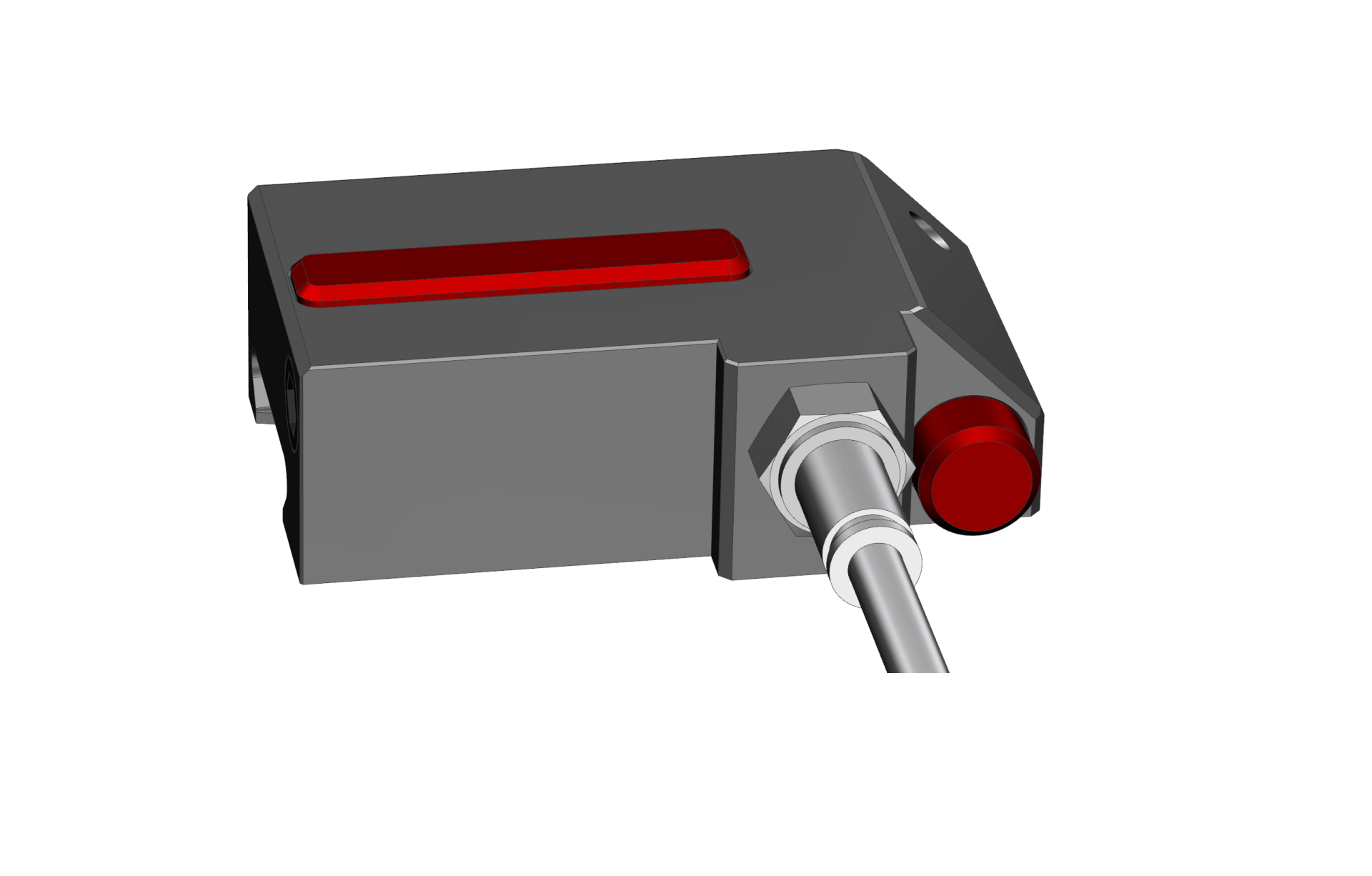

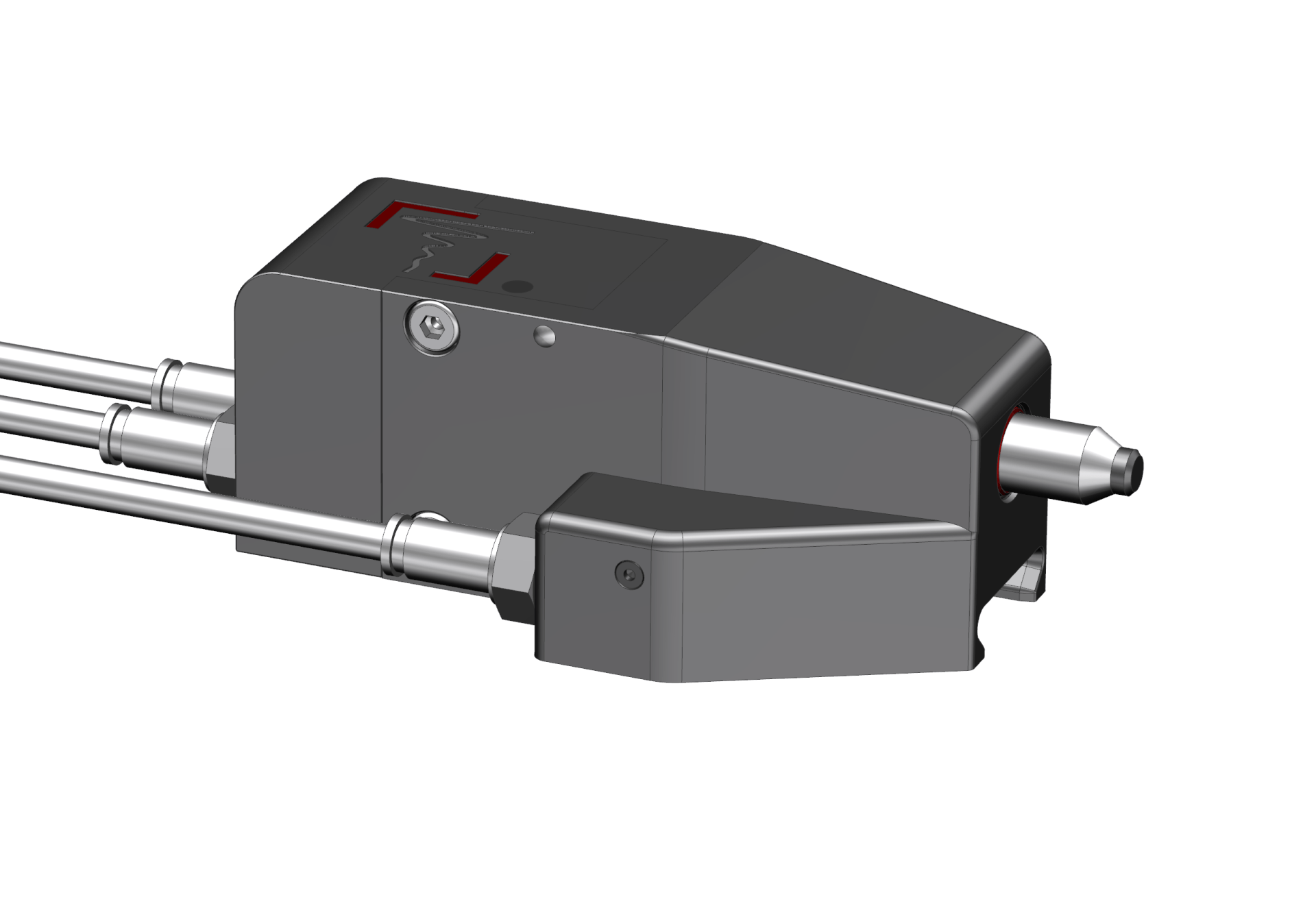

Innovative Spannmodule

Für das INNOCLICKER Spannsystem sind verschiedene Spannmodule verfügbar. Je nach Bearbeitungsaufgabe und Werkstückgeometrie werden entsprechend geeignete Spannmodule verwendet, die eine verzugsfreie und sichere Spannung des Werkstücks ermöglichen.

Alle Spannmodule lassen sich einfach auf eine standardisierte Spannschiene auf der Spannplatte schieben und rasten dann mit einem "Click" in der richtigen Position ein. Für die Trennung von der Spannplatte muss nur der rote Knopf am Spannelement gedrückt werden und das Modul kann bei einem anderen Aufbau wieder eingesetzt werden.

Schnellste Bereitstellungszeit

Unser INNOCLICKER Spannsystem kann sehr schnell an Ihr neues Werkstück angepasst werden.

Leistungsfähigere Bearbeitungsprozesse

Die kraftvolle Hydraulik und Schwingungsdämpfung des INNOCLICKERS ermöglichen eine schnellere Produktion.

Optimiert für die Produktion

Die Qualitätskomponenten tauschen Sie bei Bedarf einfach selbst und können immer unterbrechungsfrei produzieren.

Hohe Wirtschaftlichkeit

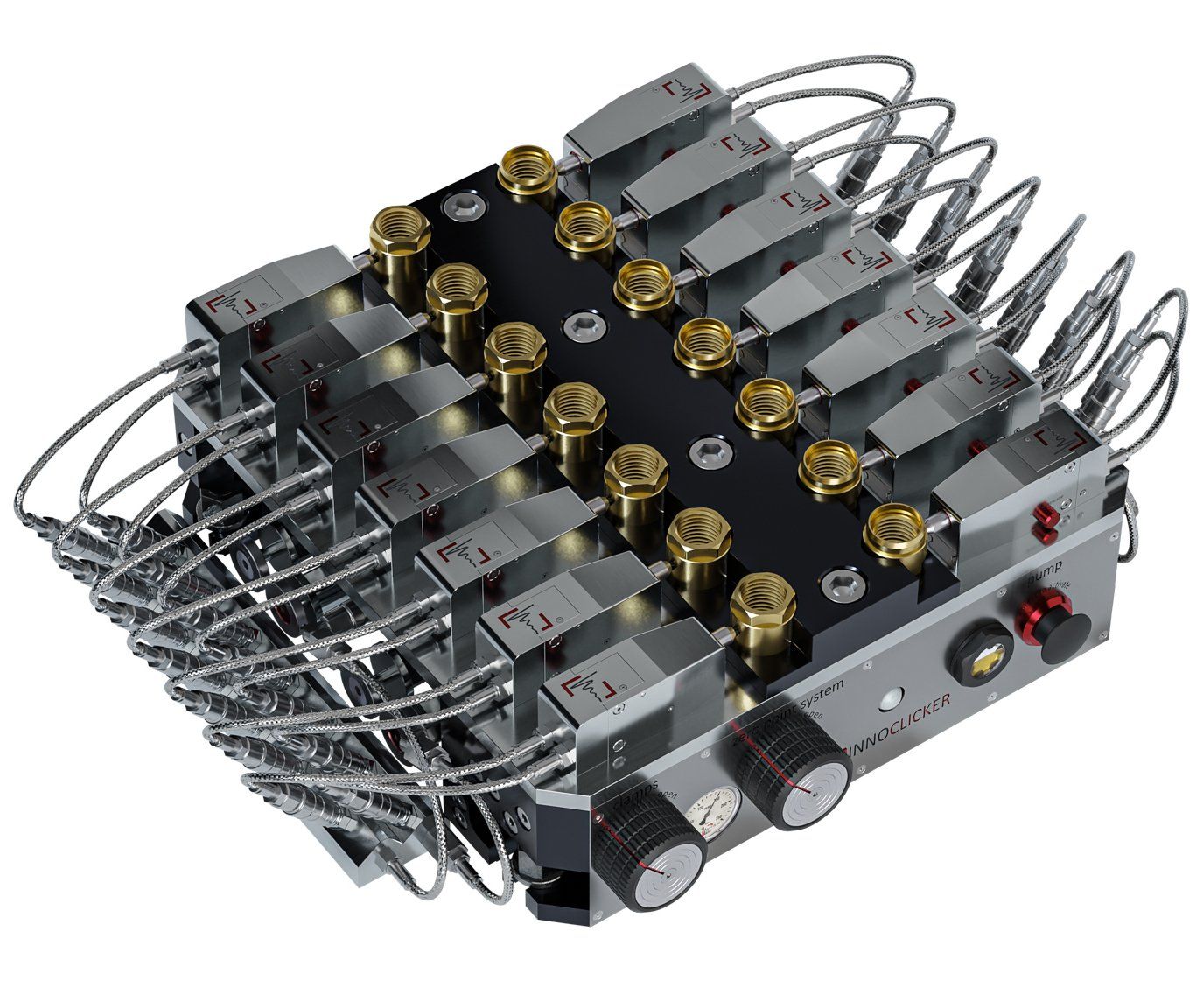

Sie spannen viele unterschiedliche Werkstücke automatisiert und sparen sich  Investitionen in Spezialvorrichtungen.

Möchten Sie weitere Informationen zu unserem INNOCLICKER Spannsystem oder ein kostenloses Angebot erhalten? Geben Sie uns bitte eine kurze Mitteilung und wir werden uns gerne bei Ihnen melden.

Sie möchten weitere Informationen zum BLISKer erhalten? Geben Sie uns bitte eine kurze Mitteilung und wir melden uns gerne bei Ihnen.
